Kieback&Peter System DDC4000
Baukasten für jede Automation: DDC-Controller, Gateways und I/O-Module
Das System 4000 von Kieback&Peter umfasst Gateways, I/O-Module und die Automationsstationen der Baureihe DDC4000. Diese Dreier-Kombination steht für maximale Flexibilität und Skalierbarkeit. Mit dem System 4000 realisieren wir für Sie jedes Automationsvorhaben – von der kleinen Lüftungsanlage bis zu komplexen, gewerkeübergreifenden Projekten mit mehreren Liegenschaften und technischen Anlagen. Als führender Systemintegrator vernetzen wir die Geräte und TGA-Komponenten aller Hersteller im Gebäude. Ob digitale oder analoge Bussignale, Kabel oder Funk: Mit dem System 4000 beherrschen wir jedes Bussystem und Protokoll der Haus- und Gebäudeautomation. Unsere Controller kommunizieren nativ mit BACnet und LON. Andere Sprachen wie KNX oder DALI setzen wir mittels Gateways sicher um. Unsere I/O-Module bieten zahlreiche, frei belegbare Anschlüsse. So integriert das System 4000 die Controller, Sensoren und Aktoren der gesamten TGA: Heizung, Lüftung, Klima, Verschattung, Beleuchtung, Brandschutz und alles, was Ihnen sonst noch einfällt. Bei uns gibt es keine Geheimniskrämerei: Das System 4000 ist offen und transparent für alle, denen Sie den Zugriff gestatten.
Das System 4000 von Kieback&Peter vernetzt problemlos alle gebäudetechnischen Anlagen. Egal ob Kabel oder Funk – es integriert alle Protokolle der Haus- und Gebäudeautomation.
Machen Sie Ihre Regelung doch alleine!
Als Betreiber profitieren Sie von unserer Open-Source-Philosophie: Wenn Sie möchten, können Sie die Regelung Ihrer Anlagen jederzeit eigenständig projektieren und verändern. Das System 4000 hält für Sie einen Baukasten aus 94 vorkonfigurierten Objekten bereit. Jedes Objekt beinhaltet die typischen Regelungs- und Steuerungsmuster für ein bestimmtes Aggregat – beispielsweise für einen Lüftungs-Ventilator oder eine Heizungs-Pumpe. In unserer Objekt-Bibliothek steckt das gesamte Experten-Wissen, das Kieback&Peter seit 1927 aufgebaut hat. Sie können die fertigen Objekte so einsetzen wie sie sind. Oder Sie passen die Regelvorgaben indviduell an Ihre Bedürfnisse an – zum Beispiel, indem Sie neue Sollwerte bestimmen oder die Stell- und Leistungsgrößen verändern. Sie können also unabhängig von uns und anderen Herstellern selbst bestimmen, wie Ihre Anlagen geregelt werden. Das setzt natürlich ein entsprechendes Fachwissen voraus, das Sie sich im Schulungszentrum von Kieback&Peter aneignen oder vertiefen können. Wenn Sie die Detail-Arbeit lieber an die Profis von Kieback&Peter delegieren möchten: Wir übernehmen gerne die Planung, Installation, Projektierung und Wartung der Systeme.
Lokale Vorrangbedienung: Die Systemlösung mit Touch
Ausgezeichnet mit dem UX Design Award 2023
So smart und stylisch wie keine andere – die neue Lokale Vorrangbedienung (LVB) mit Touchscreen-Bedienung von Kieback&Peter. Die einzigartig innovative Systemlösung punktet mit selbsterklärendem Design, besonders einfacher Installation, umfassender digitaler Konfigurierbarkeit und sicherem Betrieb.
Bedienbarkeit: Bitte intuitiv!
Unsere Lokale Vorrangbedienung vereint smarte Funktionalität und modernste Produktgestaltung. Dafür zeichnete die Jury des UX Design Awards uns jetzt in der Kategorie „Product 2023“ aus. Die innovative Lösung überzeugte unter anderem mit besonderer Nutzerfreundlichkeit und digitaler Konfigurierbarkeit.
4 gute Gründe für die LVB
Die neue Lokale Vorrangbedienung (LVB) von Kieback&Peter gewährleistet als Systemlösung den sicheren Gebäudebetrieb und erfüllt sämtliche gesetzliche Anforderungen, wie die DIN EN ISO 16484 Teil 2 / VDI3814. Das Bedienmodul punktet darüber hinaus durch seine marktweit einzigartige TouchdisplayTechnologie mit energiesparender Dimm-Funktion. Für den Handbetrieb visualisieren die Module eindeutig sämtliche relevante Anlagenzustände. Alle Funktionen und Werte sind so selbsterklärend dargestellt, dass das System dank des durchdachten Screendesigns bei Bedarf auch von elektrotechnischen Laien bedient werden kann. Zudem kommt es ohne mechanische Bauteile wie Schalter oder Potenziometer aus.
Die Touchmodule der neuen LVB basieren auf einer gemeinsamen Hardware und können zeitsparend ohne Einbaurahmen direkt auf die Schaltschranktür montiert werden. Für den Einbau ist nur ein gestanztes Rundloch erforderlich. Zudem ist gegenüber herkömmlichen Modulen keine separate Abdeckhaube erforderlich – die Touchdisplays erfüllen die Anforderungen der Schutzart IP54 (Staub-/Spritzwasserschutz). Zur eindeutigen Zuordnung ist eine separate Beschriftung oder Gravur der Bedieneinheiten nicht nötig – der jeweilige Informationstext wird einfach bei der initialen Konfiguration programmiert und ist dann dauerhaft sichtbar.
Die neue Generation der Lokalen Vorrangbedienung von Kieback&Peter vereinfacht vieles – auch die Konfiguration. Zur Inbetriebnahme lassen sich die Bedienmodule einfach per Software mit den gewünschten Funktionen belegen. Sämtliche Funktionsvarianten und die damit verbundenen Bedienoberflächen werden im Planungssystem 4000 konfiguriert und lassen sich mit wenigen Arbeitsschritten genau auf den jeweiligen Bedarf zuschneiden. Am Gerät selbst (Hardware) sind keine Einstellungen nötig.
Im Sinne wirtschaftlicher Praxisorientierung hat Kieback&Peter die Ein-/Ausgabemodule der Lokalen Vorrangbedienung für die einfache Montage auf der Normschiene im Schaltschrank oder abgesetzt in einem Isolierstoffgehäuse konzipiert. Der Aufwand für Installation und Inbetriebnahme ist dadurch gering – auch durch praktische Push-in-Klemmen zur Verkabelung. Und noch einen praxisorientierten Pluspunkt gibt es: Die Geräte sind Hot-Plug-fähig – Wartung und Austausch sind ohne Unterbrechung des Anlagenbetriebs möglich. Von diesem Gerätekonzept profitieren alle: Schaltschrankbauer, Service-/Inbetriebnahmetechniker und Betreiber. Vom stylischen Design der Bedienmodule ganz abgesehen.
4 gute Gründe für das System 4000
Die flexible Open-Source-Konzeption des Systems 4000 hält für Bauherren, Planer und Betreiber immer alle Optionen offen:
- Durch das modulare Baukasten-Prinzip können Sie Ihre Gebäudeautomation beliebig erweitern. Die Anzahl der maximalen Datenpunkte ist nicht begrenzt.
- Unsere Controller beherrschen die Protokolle BACnet und LON nativ. Alle weiteren Protokolle der Haus- und Gebäudeautomation sowie sämtliche Verbindungstypen der unterschiedlichen Hersteller integrieren wir über Gateways und I/O-Module. Bei kniffeligen Fällen helfen die versierten Systemintegratoren von Kieback&Peter.
- Die leistungsfähigen Controller der Baureihe DDC4000 erlauben die Integration von bis zu 600 Feldgeräten (Sensoren, Aktoren etc.) pro Automationsstation.
- I/O-Module sind frei belegbar und können sowohl digitale als auch analoge Signale von Feldgeräten verarbeiten.
- Das praxiserprobte Bussystem gewärleistet schnelle Regelungs- und Steuerabläufe.
Wenn Sie möchten, können Sie als Betreiber die Regelung Ihrer Anlagen selbst detailgenau projektieren und verändern. Dazu stehen Ihnen 94 vorgefertigte Regelungs- und Steuerungsobjekte in der Kieback&Peter Objekt-Bibliothek zur Verfügung. Diese können Sie baukastenartig kombinieren und bei Bedarf konfigurieren und anders verknüpfen – auch im laufenden Betrieb. In den Objekten steckt das gesamte MSR-Expertenwissen aus über 90 Jahren Kieback&Peter. Nehmen Sie Ihre Regelung selbst in die Hand oder betrauen Sie den Kieback&Peter Service mit dieser Aufgabe.

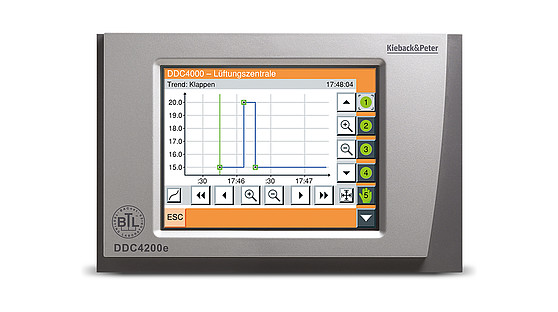

Sie können die Controller des Systems 4000 direkt via Touchscreen am Schaltschrank bedienen. Oder über Fernzugriff von Ihrem PC oder mobilen Endgeräten aus. Dafür müssen Sie keine zusätzliche Software installieren – ein aktueller Web-Browser genügt. Die Benutzeroberfläche können wir an Ihre individuellen Wünsche anpassen. Alle Komponenten der Gebäudetechnik sind auf dem Bildschirm schematisch dargestellt. Auch Zeitverläufe sind verständlich visualisiert. Das System 4000 ist für seine Nutzer selbsterklärend – selbst Laien können die Anlagen im Grundsatz verstehen. Änderungen von Parametern wie etwa Temperatur oder Luftdurchsatz können Sie als Fachmann mit wenigen Klicks durchführen. Definierbare Benutzerrechte für Service- und Betreiberebene gewährleisten zudem Schutz vor unberechtigtem Zugriff.
Die Produkte des Systems 4000 stellt Kieback&Peter ausschließlich in Deutschland unter strengen Qualitäts-, Sicherheits- und Nachhaltigkeitsstandards her. Unser Verständnis von einer partnerschaftlichen und langfristigen Zusammenarbeit umfasst auch die Abwärtskompatibilität unserer Systeme mit früheren Produktgenerationen. Denn wir wissen, dass unsere Geräte den Kunden von Kieback&Peter oft Jahrzente lang einen guten Dienst erweisen. Die nachfolgenden Produkt- und Unternehmenszertifikate stehen für maximale Zuverlässigkeit und Investitionssicherheit des Systems 4000:
- AMEV Testat AS-B (Automationsstation mit erweiterter Ausstattung)
- LON-Zertifikat
- BTL-zertifizierte BACnet-Building-Controller (B-BC)
- Integriertes Nachhaltigkeitsmanagement nach ISO 9001, 14001, 27001 und 50001
TGA zukunftsfest planen – mit soliden, skalierbaren Systemen
Neubau- und Sanierungsprojekte bringen häufig schwierige Entscheidungen mit sich: Investoren und Bauherren erwarten Investitionssicherheit und möchten einen guten Return on Investment (ROI) erzielen. Dabei sind sie auf die fachkundigen Empfehlungen von Architekten und Planern angewiesen. Hier spielt auch die Technische Gebäudeausrüstung (TGA) eine wichtige Rolle. Denn Gebäude mit einer fragilen, ineffizienten Technik haben einen geringeren Nutzwert und verursachen höhere Betriebskosten. Das reduziert ihren Marktwert enorm. Als TGA-Planer gehen Sie mit den Lösungen von Kieback&Peter immer auf Nummer sicher: Unsere Produkte arbeiten über Jahrzehnte zuverlässig und effizient – sie halten zum Teil länger als die Gebäude selbst. Denn wir produzieren ausschließlich in Deutschland unter höchsten Qualitäts- und Nachhaltigkeitsstandards. Unser System 4000 ist aufwärts- und abwärtskompatibel. Es integriert sowohl alte Bestandsanlagen als auch nachträgliche Installationen kostengünstig über I/O-Module und Gateways. Bei besonders exotischen oder veralteten Technologien helfen die Systemintegratoren von Kieback&Peter, die Hard- und Software zu migrieren und bei Bedarf auch zu virtualisieren.

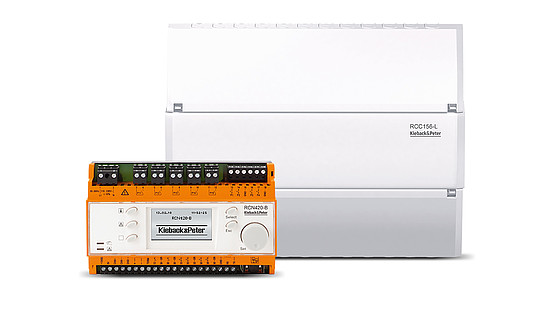

Raumregler RCC/RCN
Die flexiblen Allrounder für Raum- und Zonenregelung
Sie machen aus Räumen Wohlfühloasen: die innovativen Raumregler der RCN/RCC-Familie von Kieback&Peter. In Zwischendecken (RCC) oder Installationsverteilern (RCN) montiert, kümmern sie sich um alles, was Komfort verspricht – Heizung, Kühlung, Lüftung und mehr. Im Handumdrehen konfiguriert oder individuell programmiert, erfüllen sie jeden Regelungs-Bedarf und sind dabei sehr sparsam: Im Stand-by-Betrieb verbraucht etwa der RCN15 gerade mal ein Watt.
Jeden Wunsch erfüllen – von einfach bis exotisch
Ob Luxus-Hotel, Bürokomplex oder Universität: Bauherren und Nutzer haben oft sehr individuelle Wünsche an die Raumautomation. Zum Beispiel ein Szenario für Beamer-Präsentationen im Konferenzraum: Per Knopfdruck fahren Jalousien und Leinwand automatisch herunter und die Beleuchtung wird auf 50 Lux gedimmt. Mit den RCC- und RCN-Raumreglern lassen sich in Verbindung mit ausgewählten Produkten für Sonnenschutz und Beleuchtung Lösungen schaffen, die diese Wünsche einfach und schnell erfüllen. Für viele Standard-Anwendungen im Bereich Licht, Heizung und mehrstufige Ventilation sind unsere Controller schon vorkonfiguriert – das spart Zeit und Geld bei der Inbetriebnahme. Komplexe Anforderungen setzen wir für Sie mit den frei programmierbaren Raumreglern von Kieback&Peter um. Ein weiteres Plus der RCC-Modelle: Dank ihres praktischen Gehäuses sind sie mit wenigen Handgriffen in der Zwischendecke montiert. Unsere smarten Controller kommunizieren herstellerunabhängig mit allen denkbaren Raumbedienelementen, Sensoren und Aktoren – nativ via LON und EnOcean. Wir integrieren auch problemlos andere Protokolle wie KNX oder DALI.
5 gute Gründe für RCC/RCN
Die Raumregler der RCC/RCN-Familie bieten ab Werk alle erforderlichen Standardanwendungen zur Überwachung und Regelung von Raumtemperatur und Luftqualität. Integrieren lassen sich:
- Heiz- und Kühlregister
- Radiatoren
- Heiz- und Kühldecken
- Fensterkontakte
- Lüftung mit Ventilatoren, Fensterantrieben oder Luftklappen
- CO2-Überwachung
Im Gegensatz zu den RCN-Reglern für den Schaltschrankeinbau sind die funktionsgleichen RCC-Raumregler vorgerüstet für die Montage in Zwischendecken. Bei herkömmlichen Systemen muss ein Monteur den Regler erst zeitaufwändig in ein spezielles Installationsgehäuse einbauen. Die RCC-Regler von Kieback&Peter kommen bereits ab Werk in dem vorschriftsmäßigen Gehäuse. Auch für die Verkabelung ist alles für die Praxis vorbereitet: Zugentlastungen und Stützklemmen sind bereits vorhanden. Auch die Federkraftklemmen sparen deutlich Montagezeit.
Die High-End-Regler RCC 200-L und RCN 200-L erfüllen alle individuellen Wünsche an die Raumautomation – darunter zum Beispiel:
- Energiesperre bei geöffnetem Fenster
- Freie Nachtkühlung im Sommer durch Außenluftzufuhr vor Anbruch des Tages
- Automatische Energieauswahl, beispielsweise Heizen/Kühlen mit Außenluft statt Heizung/Klimaanlage
- Sommerkompensation zur energiesparenden Annäherung von Innen- und Außentemperatur
- Nutzung des Sonnenschutzes zur Heiz- oder Kühlunterstützung (Thermoautomatik)
Die RCC-Raumregler versorgen alle angeschlossenen Aktoren und Sensoren mit Energie. Zusätzliche Netzteile und Verkabelungen sind deswegen nicht erforderlich.
Um eine RCC-Raumautomation in Betrieb zu nehmen, muss niemand auf Leitern steigen oder mit Schraubenziehern hantieren: Halten Sie einfach einen Magneten an ein angeschlossenes Raumbedienelement – schon ist das System aktiv.
